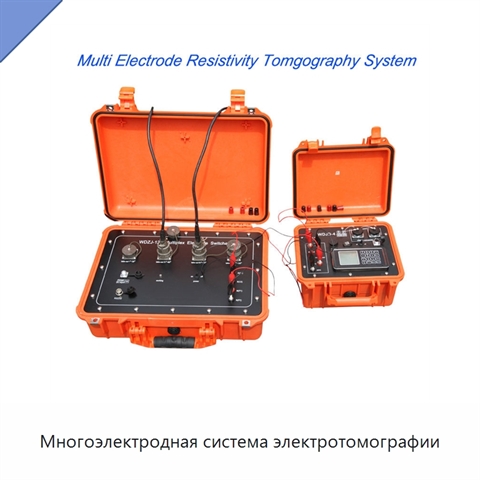

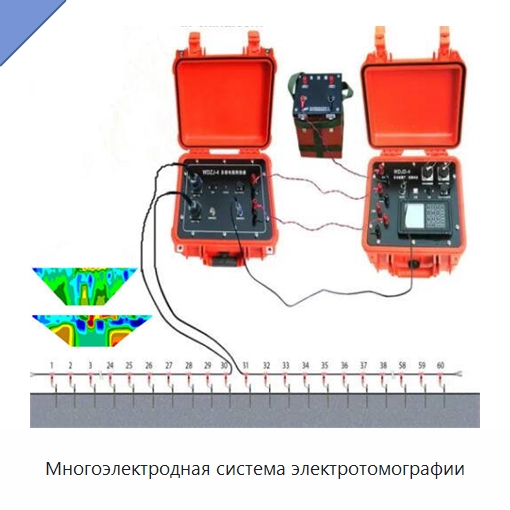

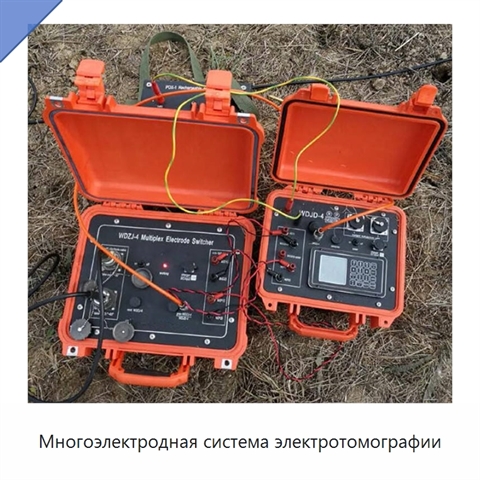

Многоэлектродная система электротомографии

Многоэлектродная система включает многофункциональный цифровой измерительный прибор постоянного тока с функциями прибора вызванной поляризации с длинной линией, двумерного измерителя сопротивления высокой плотности, двумерного прибора вызванной поляризации высокой плотности и передатчика средней мощности с короткой линией. В состав также входят коммутатор на 60 или 120 электродных каналов, кабели, электроды и другие принадлежности. Автоматическое цифровое измерение компенсирует самопроизвольный потенциал, дрейф и поляризацию электродов. ЖК-дисплей отображает более 14 вариантов схем подключения в режиме измерений высокой плотности, девять способов размещения электродов в автономном режиме и кривую в реальном времени. Для общих измерений сопротивления и вызванной поляризации доступны девять электродных установок, а для двумерной многоэлектродной визуализации предусмотрено до 18 схем. Расстояние между электродами вводится или вызывается по программе, коэффициент геометрии K рассчитывается автоматически или вручную. Диапазон измеряемого напряжения составляет от -6000 до +6000 мВ при разрешении 0,01 мВ, диапазон измеряемого тока — от 0 до 5000 мА при разрешении 0,01 мА. Входное сопротивление составляет не менее 50 МОм, подавление помех частотой 50 Гц превышает 80 дБ. Длительность импульса регулируется от 1 до 60 с при соотношении рабочего и паузного интервалов 1:1. Рабочая температура составляет от -10 до +50 °C, относительная влажность — 95 %, масса — 8 кг, габариты — 305×200×202 мм.

Наименование производителя

Underground 120 Channels Multi Electrodes Electrical Resistivity Imaging Instrument, Wenner Schlumberger Sounding Resistivity Survey Meter ERT ERI System
