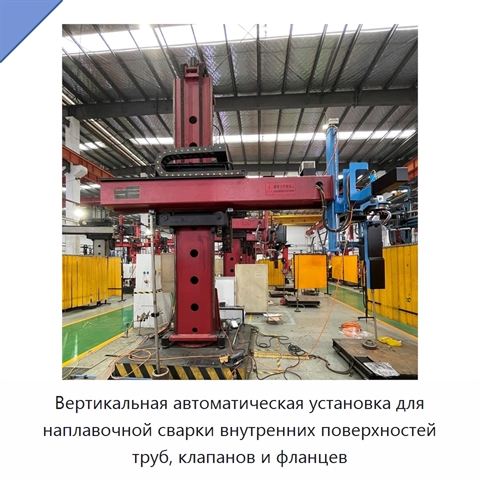

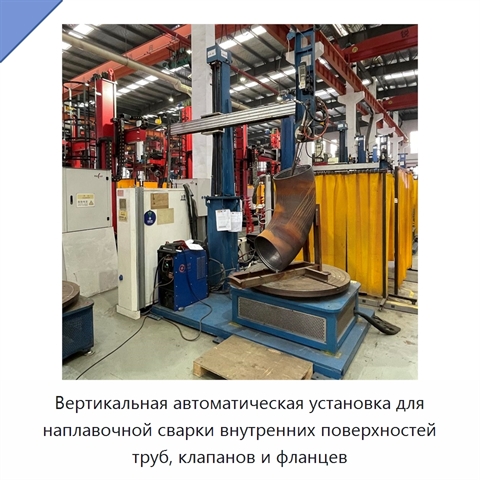

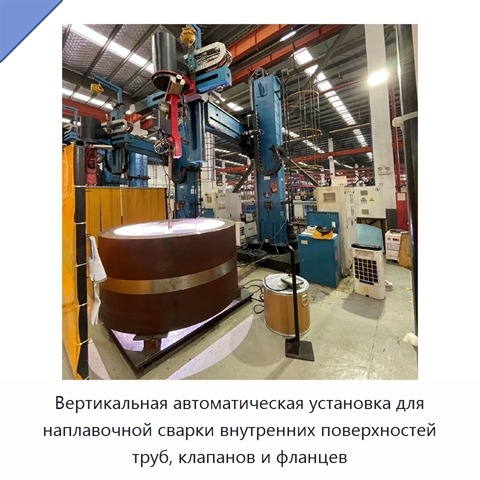

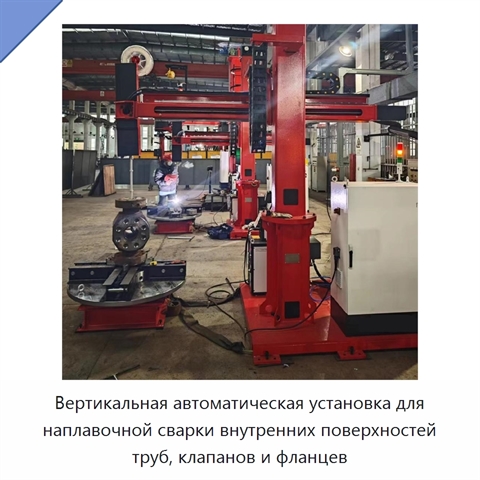

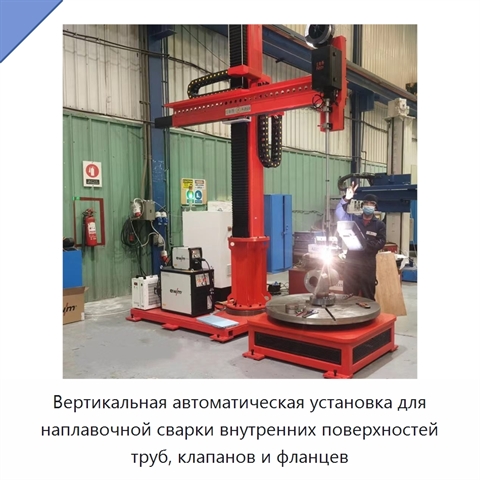

Вертикальная автоматическая установка для наплавочной сварки внутренних поверхностей труб, клапанов и фланцев

Вертикальная автоматическая установка выполняет наплавочную сварку внутренних и наружных поверхностей, а также плоских участков труб, клапанов, фланцев и деталей сосудов под давлением. Она рассчитана на точное нанесение коррозионностойких и износостойких материалов аргонодуговым способом с горячей проволокой. Для автоматической работы подходят проволоки из углеродистой и нержавеющей стали, сплавов на основе никеля и износостойких материалов. Механическая часть состоит из двухкоординатной системы числового программного управления, крестового манипулятора размером 2,5 × 2,8 м с эффективным ходом 1,6 × 1,9 м, сварочного поворотного стола и автоматической горелки с водяным охлаждением. Поворотный стол диаметром 1200 мм выдерживает нагрузку до 5 т. Диаметр детали после наплавки может составлять от 38 до 1500 мм, а максимальная высота вертикальной обработки — 1500 мм. Толщина одного слоя составляет 1–3 мм; возможна многослойная наплавка. Наплавочная производительность достигает 1,3 кг/ч. Источник питания постоянного тока выполнен по инверторной схеме. Диапазон сварочного тока составляет 5–450 А; при 40 °С продолжительность включения равна 80 % при 450 А и 100 % при 420 А. Ток горячей проволоки регулируется в пределах 5–200 А; при той же температуре продолжительность включения составляет 60 % при 200 А и 100 % при 100 А. Напряжение холостого хода — 80 В, потребляемая мощность — 35 кВА. Рекомендуются пиковый ток 150–280 А, базовый ток 100–200 А, напряжение 8–16 В и расход газа 12–20 л/мин. Диаметр вольфрамового электрода составляет 3,2 мм, опционально 4,0 мм; диаметр проволоки — 1,0 или 1,2 мм, опционально 1,6 мм. Дуга зажигается высокочастотным или контактным способом. Система управления оснащена сенсорной панелью и дисплеем диагональю 5,7 дюйма с китайским и английским языками и отображением рабочих значений в реальном времени. Охлаждение инвертора воздушное, а горелки — внешнее циркуляционное водяное с поддержанием постоянной температуры для продолжительной работы. Защитные функции охватывают короткое замыкание на детали, перегрев, превышение тока и напряжения, недостаток воды или газа, сбой питания, срыв дуги и ошибку сервопривода. В качестве опций доступны наплавка поверхности пересечения двух отверстий под углом 90°, автоматическая сварка пересечений нескольких отверстий, предварительный нагрев и охлаждение детали. Площадь размещения установки составляет 12 м², ее габариты — 3700 × 1700 × 4000 мм.
