Артикул: 547-153
Модель: ХРЕ-89(7Ш)
Секция: Дополнительная

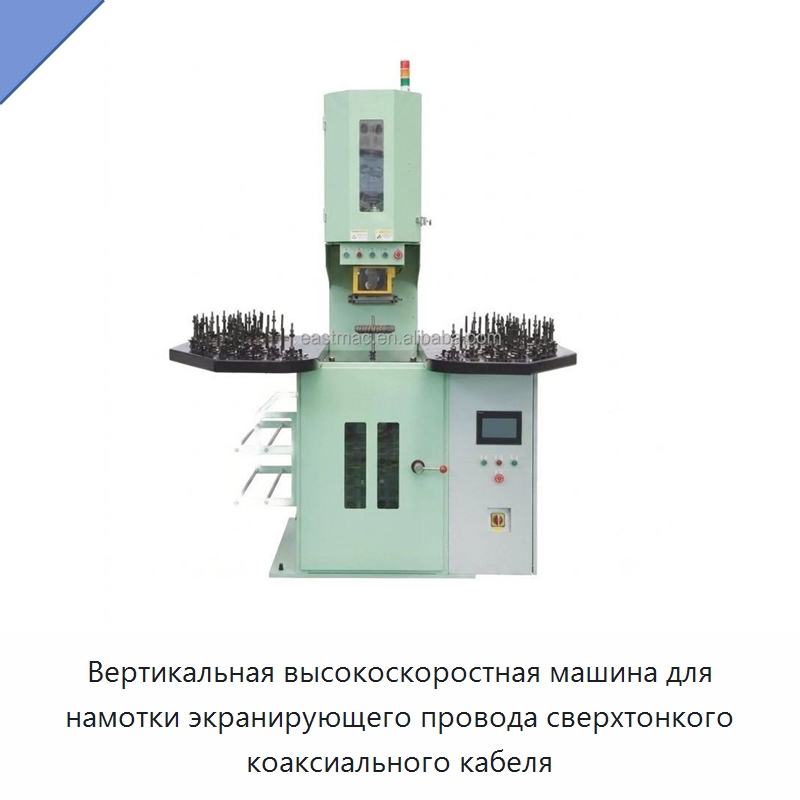

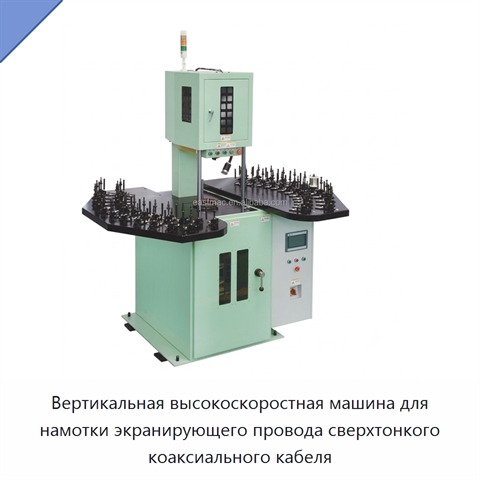

Вертикальная высокоскоростная машина для намотки экранирующего провода сверхтонкого коаксиального кабеля
Максимальная частота вращения для вариантов исполнения составляет 2000 об/мин или 1000 об/мин. Для жилы предусмотрены диапазоны диаметра от 0,10 до 1,5 мм и от 0,10 до 4,0 мм. Диаметр экранирующего провода находится в диапазоне от 0,02 до 0,05 мм. Шаг пряди регулируется в пределах от 2,0 до 9,0 мм. Натяжение при намотке управляется автоматически с пошаговым изменением настройки. Предусмотрены автоматическая остановка, измерение и обнаружение внутренних и внешних обрывов жилы и экранирующего провода. Для намотки используются катушки шириной 203 мм с наружным диаметром 106 мм и катушки шириной 80 мм с наружным диаметром 80 мм. Система управления включает ПЛК, частотный преобразователь и энкодер. Конструкция занимает небольшую площадь. Габариты машины составляют 1260 × 900 × 2245 мм, масса — 1200 кг.
Задать вопрос Искать на Baidu
Какую задачу решает машина для намотки экранирующего провода
Машина для намотки экранирующего провода предназначена для намотки экранирующего провода сверхтонкого коаксиального кабеля.
Характеристики ХРЕ-89(7Ш)
Модель (по базе 91Т)ХРЕ-89(7Ш)
Габариты (Д×Ш×В)1260 мм × 900 мм × 2245 мм
Режим работыавтоматический
Масса (кг)1200 кг
Машина для намотки экранирующего провода - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ХРЕ-89(7Ш) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ХРЕ-89(7Ш) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Дата последней проверки актуальности данных: 28.09.26
Данные о производителе и характеристиках проверены.
