Артикул: 399-941
Модель: ЯГВ-49(1Т)
Секция: Дополнительная

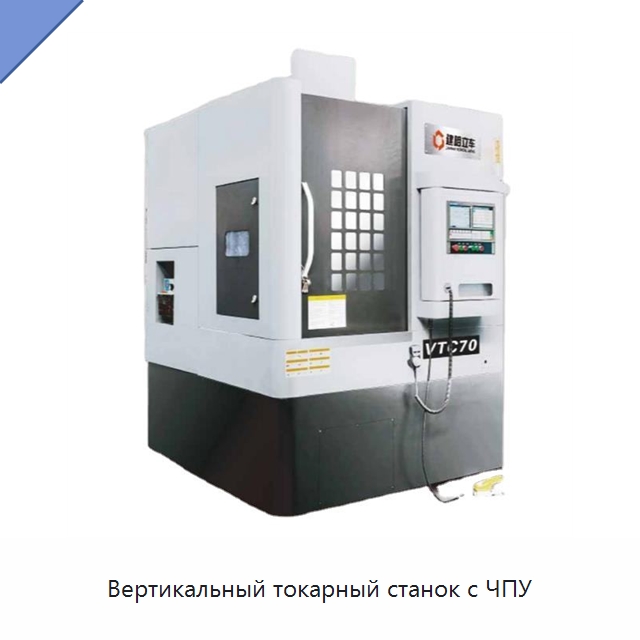

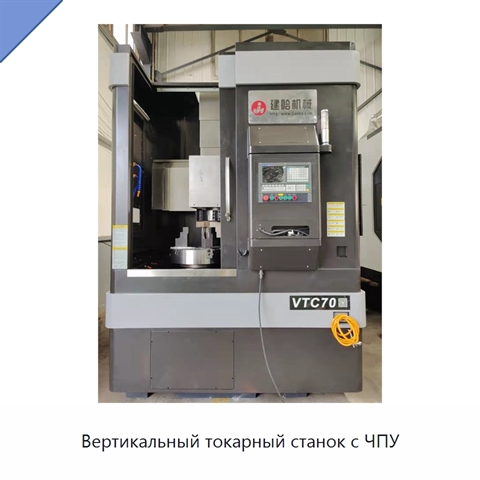

Вертикальный токарный станок с ЧПУ

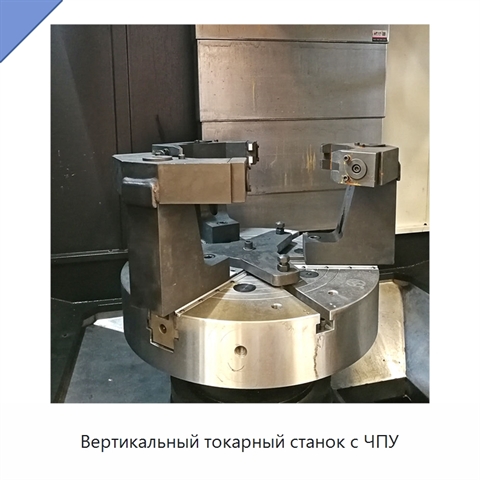

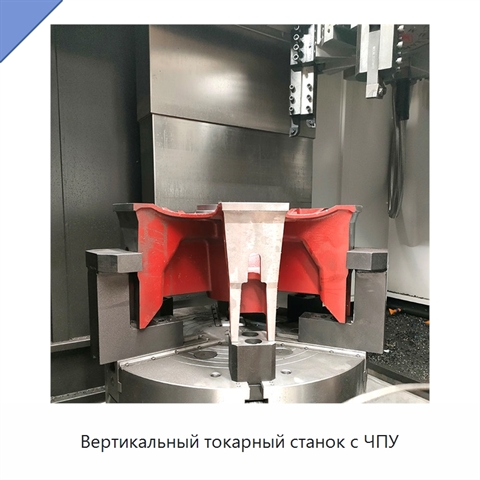

Станок с ЧПУ обрабатывает внутренние и наружные цилиндрические поверхности, конусы, торцы, канавки и фаски деталей. Резцедержатель имеет вертикальное или горизонтальное многопозиционное исполнение, сокращающее время смены инструмента. В верхней части шпинделя можно установить планшайбу или гидравлический патрон; в нижней части предусмотрен одно- или двухпоршневой цилиндр для управления заготовкой и им. Максимальный диаметр поворота составляет 780 мм, диаметр точения — 700 мм, высота точения — 500 мм. Ход по осям X и Z равен 700 для каждой оси. Частота вращения шпинделя достигает 800 об/мин, мощность его сервомотора составляет 22 кВт. Диаметр гидравлического патрона равен 630 мм. Направляющая по оси X имеет две дорожки шириной 45 мм, по оси Z — две дорожки шириной 55 мм. Скорость ускоренной подачи по X и Z составляет 12 м/мин. Шариковая винтовая передача выполнена с точностью класса C3 и шагом 10 мм. Система охлаждения зоны резания оснащена мотором мощностью 450 Вт и насосом с производительностью 4 м³/ч. Конвейер для стружки имеет цепную пластинчатую конструкцию, а электрошкаф охлаждается кондиционером. Повторяемость позиционирования составляет ±0,008 мм, точность позиционирования — ±0,01 мм, минимальная величина ввода — 0,001 мм.
Задать вопрос Искать на Baidu
Какую задачу решает вертикальный токарный станок

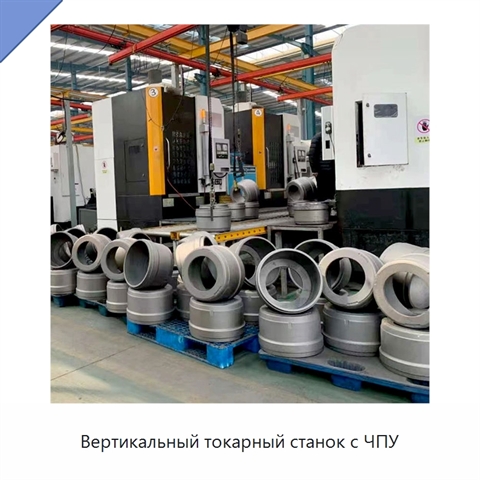

Вертикальный токарный станок с ЧПУ применяют для обработки ступиц, дисков и других деталей.
Характеристики ЯГВ-49(1Т)
Модель (по базе 91Т)ЯГВ-49(1Т)
Система управления ЧПУСименс
Обрабатывающая способностьдля тяжелых режимов обработки
Количество шпинделейдва
Количество осей3
Количество позиций резцедержателя8
Напряжение380 В
Вертикальный токарный станок - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ЯГВ-49(1Т) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу мы готовы рассмотреть возможность адаптации технических характеристик, типоразмеров и комплектации ЯГВ-49(1Т) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата последней сверки данных: 20.09.26
Производитель и характеристики проверены.
Люди, которые искали Вертикальный токарный станок, также смотрели:
+3 фотоГоризонтальный токарный станок с ЧПУ на плоской станине, максимальный диаметр обработки над станиной — 500 мм
Модель: АШД-15(8Я)
Станок имеет один шпиндель и три оси. Резцедержатель оснащён 4, 8 или 12 позициями. Станок рассчитан на среднюю нагрузку при обработке. Напряжение составляет 380 В.

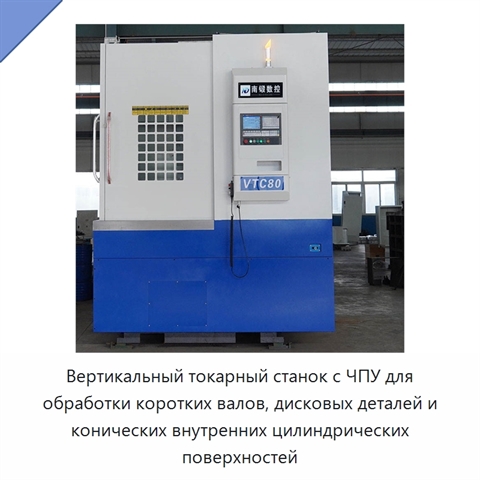

+5 фотоВертикальный токарный станок с ЧПУ для обработки коротких валов, дисковых деталей и конических внутренних цилиндрических поверхностей
