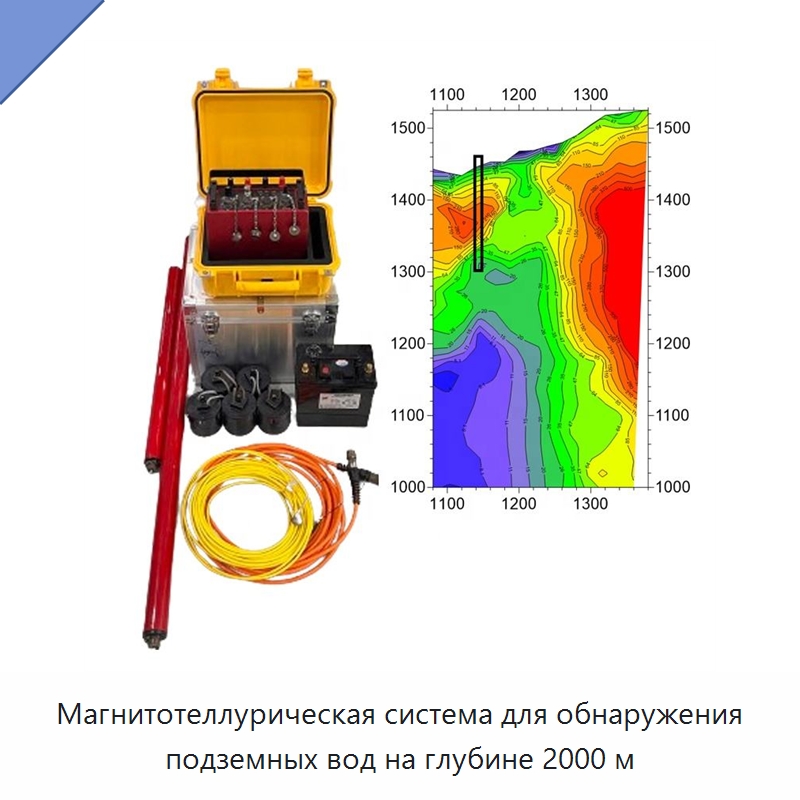

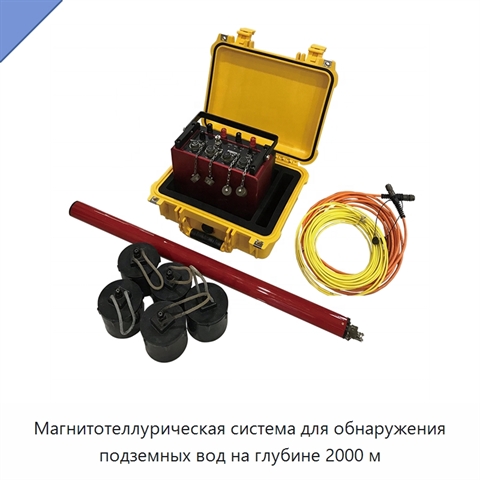

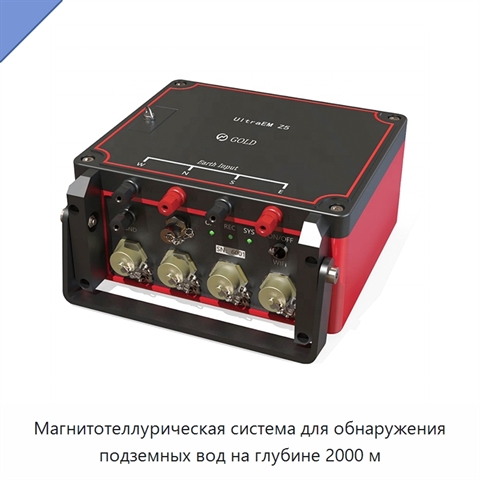

Магнитотеллурическая система для обнаружения подземных вод на глубине 2000 м

Магнитотеллурическая система измеряет электрическое сопротивление горных пород и флюидов под поверхностью Земли и формирует изображения подземных структур с высоким разрешением. Система регистрирует данные одновременно по 6 каналам: 3 электрическим и 3 магнитным. Рабочий диапазон простирается от постоянного тока до 10 кГц, а 32-разрядный АЦП поддерживает максимальную частоту дискретизации 240 квыб/с. Динамический диапазон составляет 160 дБ, мгновенный динамический диапазон — 130 дБ при 24 кГц. Входной диапазон равен 16 Вп-п при 0 дБ. Управление усилением программируется на уровнях 0, 12, 24 и 36 дБ. Синхронизация часов выполняется с точностью лучше 30 нс. Хранилище данных имеет стандартную емкость 64 ГБ, доступны варианты емкости 32-256 ГБ. Входное сопротивление электрической цепи превышает 10 МОм, магнитного тракта — 20 кОм. Регистрация возможна от искусственных источников, природных источников или их смешанного сочетания. Доступны мониторинг в реальном времени и сбор данных для оперативного анализа в полевых условиях. Уровень шума составляет менее 5 нВ/В Гц при 24 кГц и 36 дБ. Масса системы — 3,5 кг. ^*

*) Описание оборудования представлено в авторской редакции иностранного производителя. Наши инженеры уже включили техническую и эстетическую редактуру описания в рабочий план. Мы в ближайшее время уточним терминологию и характеристики, перепроверим технические детали и доработаем текст так, чтобы описание МНЯ-99(9Д) закрывало большинство вопросов, а назначение, возможности и задачи оборудования стали понятны каждому. Не хотите ждать? Задайте вопрос прямо сейчас.

Наименование производителя

Wide Band Magnetotelluric Instrument Magneto-telluric (MT) Acquisition System for 2000m Deep Underground Water Detection, Broadband Electromagnetic Imaging MT AMT Geophysical Surveys Equipment
