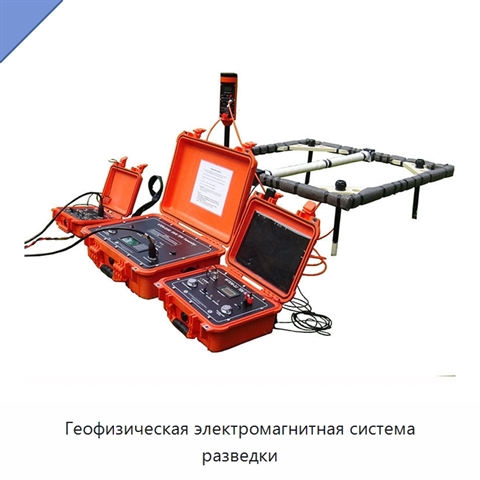

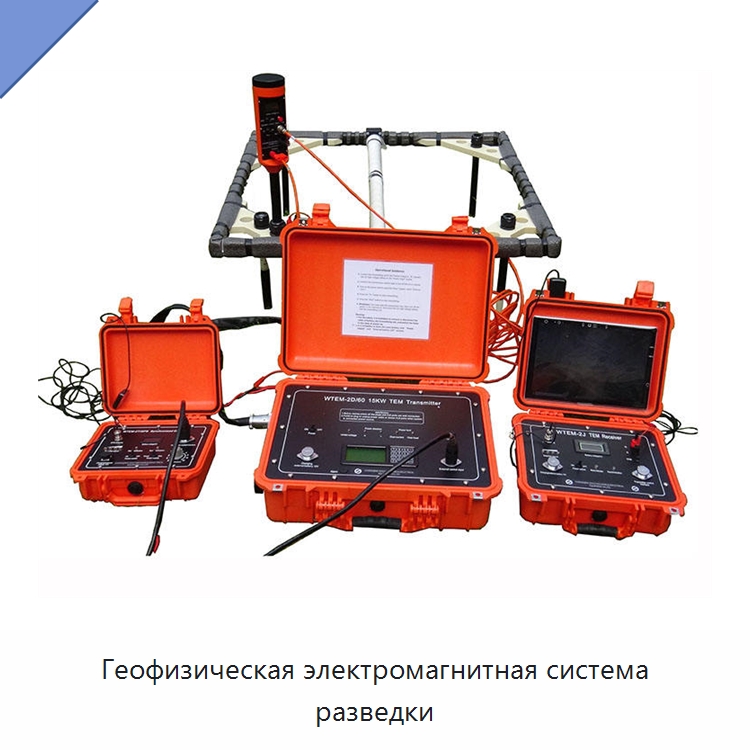

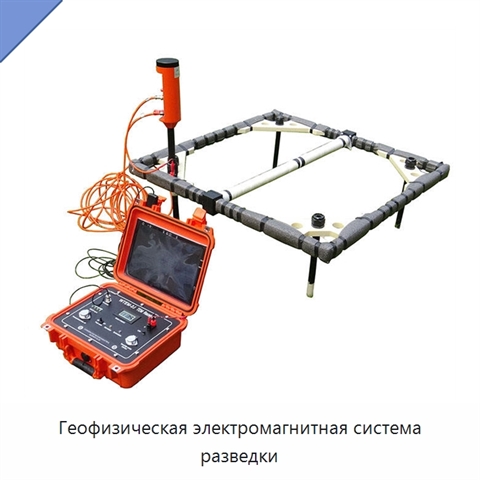

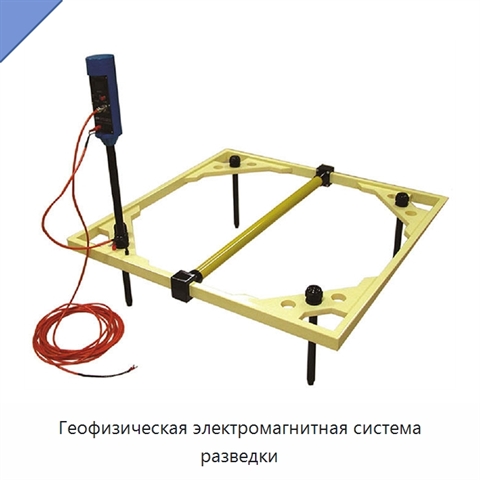

Геофизическая электромагнитная система разведки

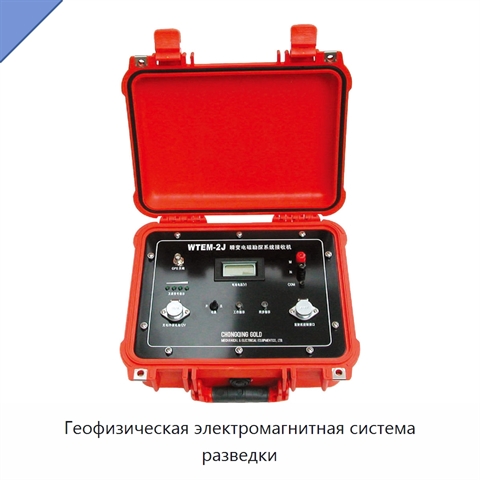

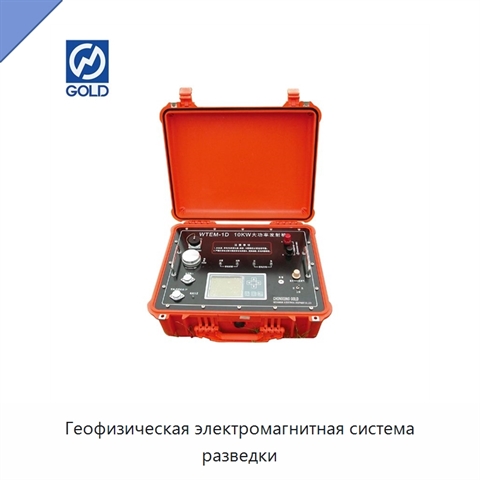

Геофизическая электромагнитная система предназначена для разведки методом переходных электромагнитных процессов и включает приемник с одним каналом и мощный передатчик мощностью 10 кВт. Коэффициенты усиления предварительного усилителя составляют 8 и 32 раза, основного усилителя — 1, 2, 4, 8, 16, 32, 64 и 128 раз. Полоса пропускания линейного фазового фильтра составляет 0–50 кГц, полный диапазон — 0–400 кГц. Разрядность аналого-цифрового преобразователя равна 16 битам, минимальный интервал выборки — 1 мкс. Суммарная погрешность кварцевого генератора не превышает 5×10⁻⁹. Система поддерживает 50 трасс и от 1 до 9999 накоплений. Синхронизация выполняется по кабелю или беспроводным способом. Приемник оснащен встроенной перезаряжаемой батареей 12 В, поддерживает внешнее питание и рассчитан минимум на 10 часов работы. Рабочая температура составляет от −10 до +50 °C. Передатчик обеспечивает напряжение 200 В и ток 50 А, точность измерения тока — 1 %. Доступны частоты питания 0,0625, 0,125, 0,25, 0,5, 1, 2, 4, 8, 16 и 32 Гц. Напряжение передатчика отображается на жидкокристаллическом дисплее с разрешением 0,1 В. Программно управляемый аппаратный фильтр и накопление данных обеспечивают подавление помех. Передатчик оснащен выключателем быстрого отключения, а функция регистрации времени отключения поддерживает последующую интерпретацию данных.

Наименование производителя

WTEM Geophysical Quick General Survey Equipment Full Function Electromagnetic Method System, Coal Mine Detector Engineering Geological Equipment Electromagnetic System, Transient Electromagnetic Method System Geological Exploration Instrument
