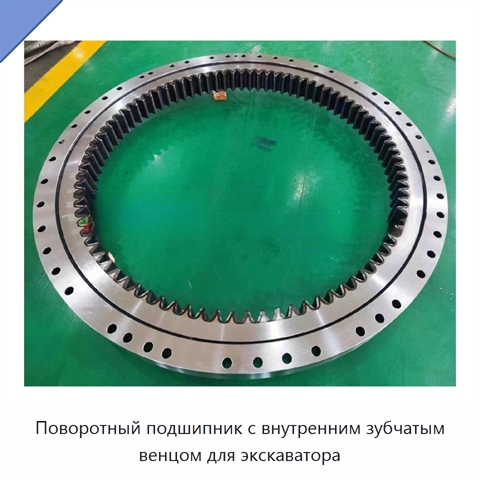

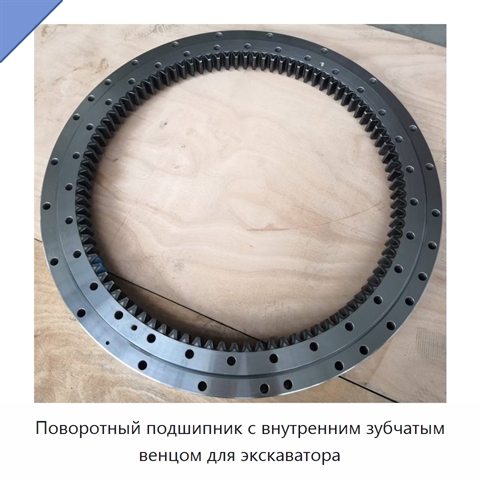

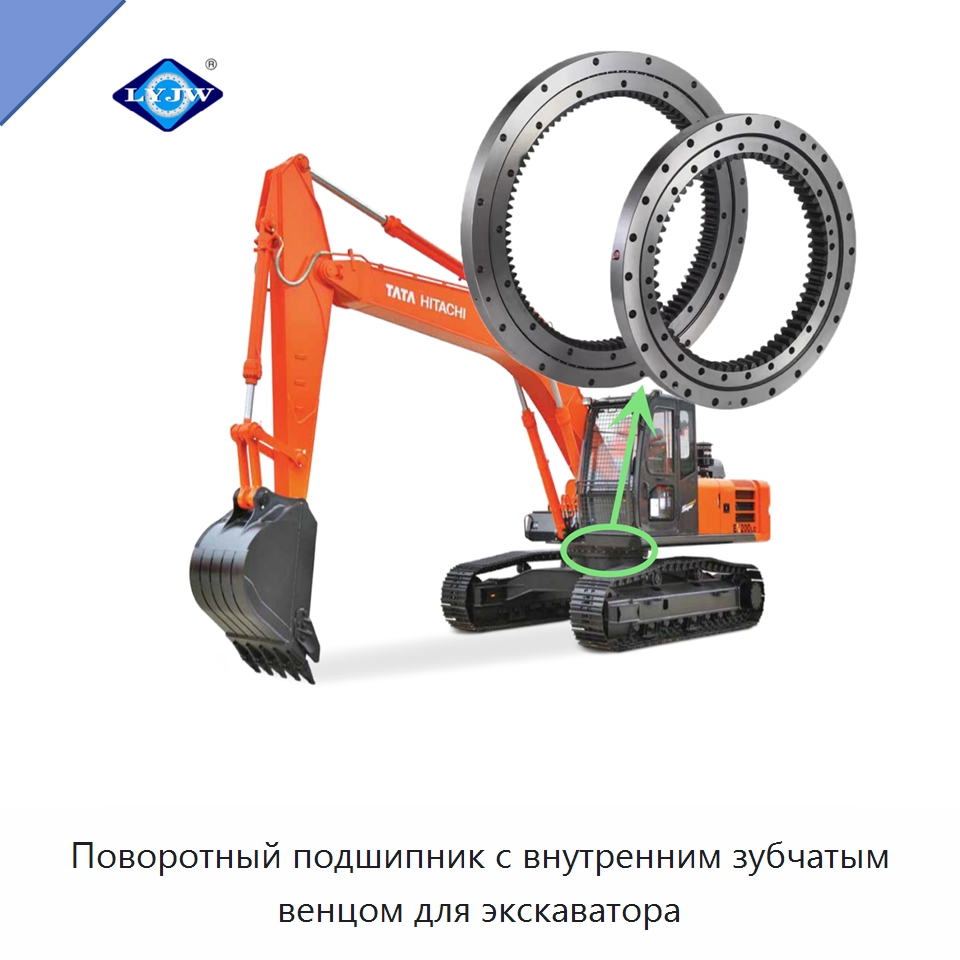

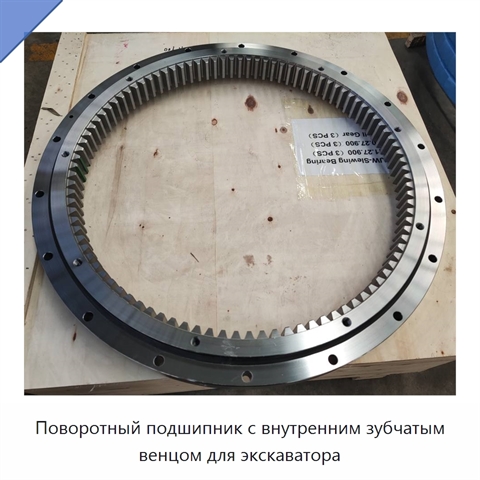

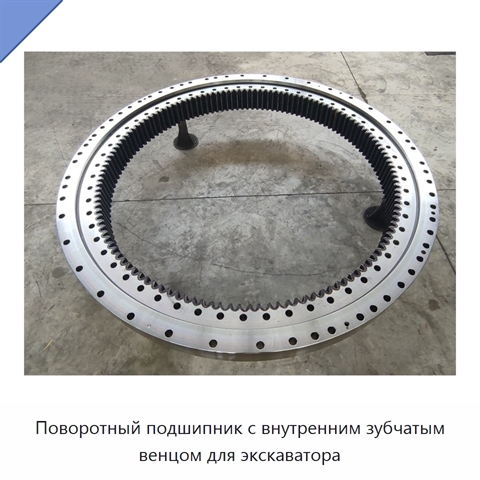

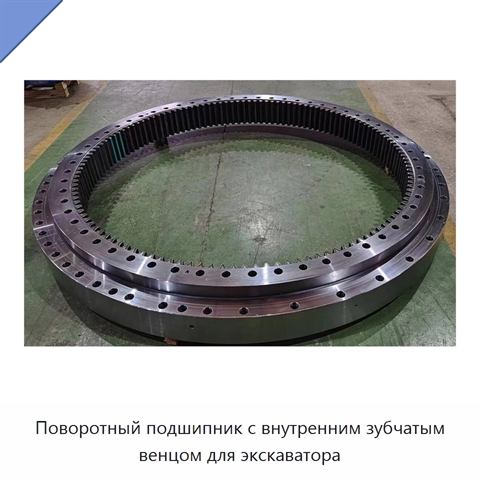

Поворотный подшипник с внутренним зубчатым венцом для экскаватора

Поворотный подшипник с четырехточечным контактом выполнен из двух колец и шариков, контактирующих с дорожкой качения в четырех точках. Такая конструкция воспринимает осевую и радиальную нагрузки, а также опрокидывающий момент. Диаметр подшипников составляет от 100 до 15000 мм. Поверхность дорожек качения подвергают закалке; глубина упрочненного слоя составляет не менее 4 мм, а ширина мягкой зоны — не более 50 мм. После чернового точения заготовку проверяют ультразвуковым дефектоскопом для выявления трещин и других дефектов. Для подшипников с зубчатым венцом обработку зубьев выполняют до шлифования, чтобы обеспечить требуемую точность. Отверстия сверлят на станке с числовым программным управлением с последующей проверкой размеров. Тонкое шлифование выполняют кругом зернистостью 46 или 60 для получения требуемой чистоты поверхности и точности размеров. После шлифования проводят предварительную сборку, регулируют зазор и проверяют пусковой момент трения. При необходимости повторно корректируют дорожку качения и зазор.
