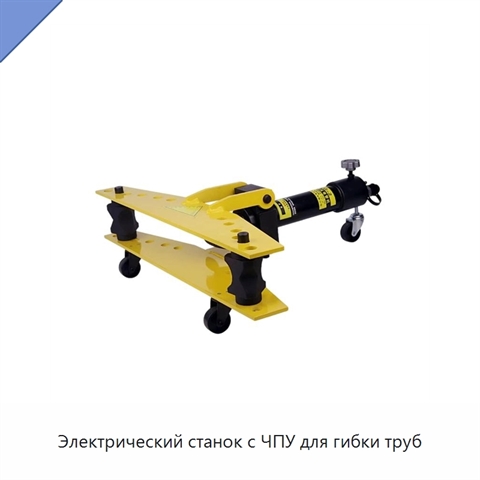

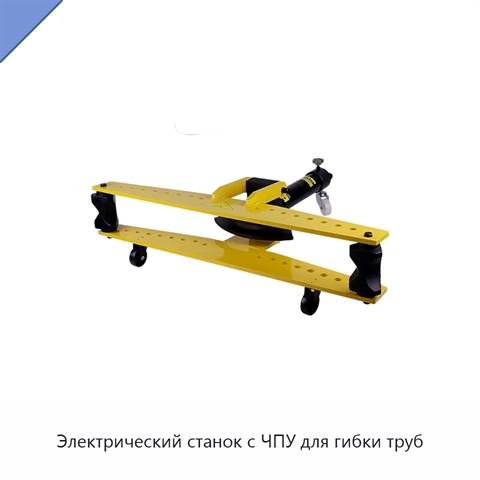

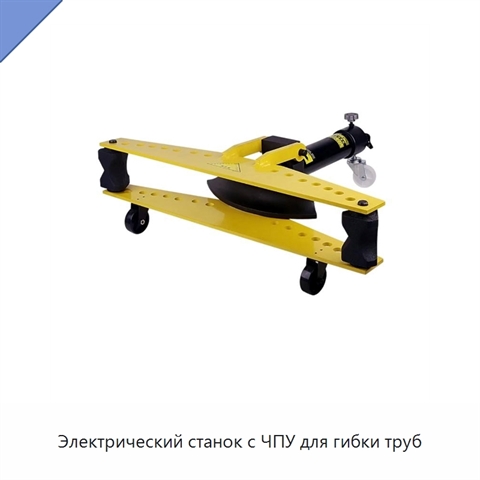

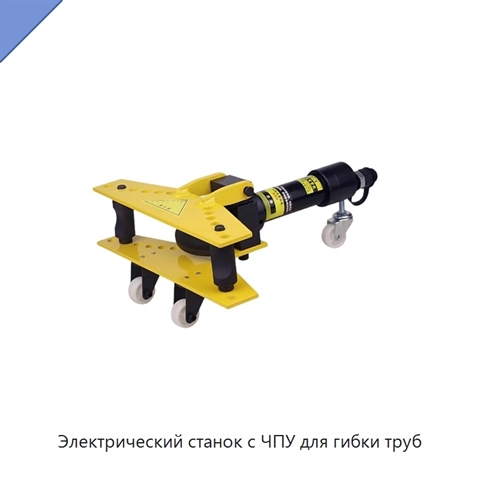

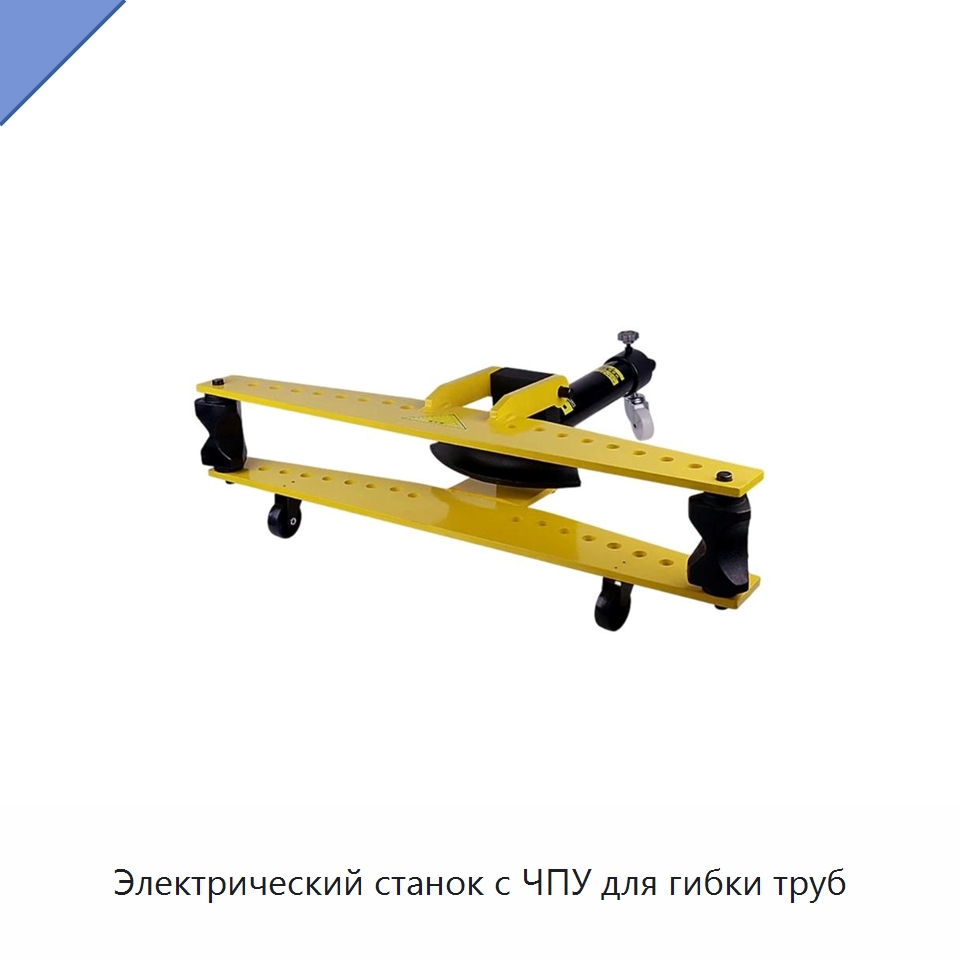

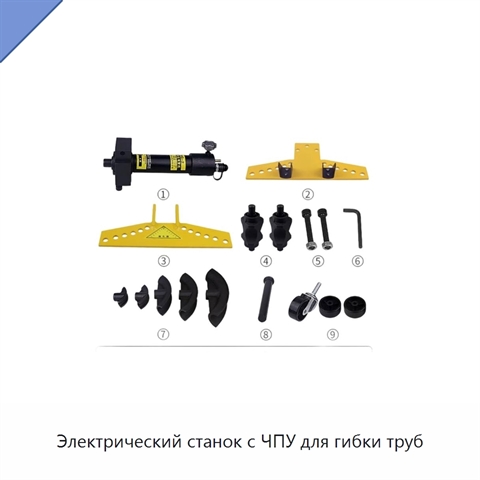

Электрический станок с ЧПУ для гибки труб

Рабочая область рассчитана на наружный диаметр 22–108 мм при толщине стенки 2,75–6 мм; рабочий ход составляет 380 мм, масса — 123 кг. Размер стандартной матрицы выбирают по наружному диаметру заготовки. Если точного соответствия нет, допускается ближайший больший размер: например, для диаметра 20 мм можно использовать матрицу 22 мм. Допустимое отклонение толщины стенки относительно размера матрицы составляет 0,5 мм в большую или меньшую сторону. Обрабатывать можно оцинкованные, бесшовные и другие стальные трубы, водопроводные, железные и газовые трубы, а также трубы для прокладки проводов. Тонкостенные заготовки, стальные изделия с неподходящим наружным диаметром и трубы из цветных металлов для такой обработки не подходят. Гибка нержавеющей стали, стальных прутков и квадратных труб не предусмотрена. Штатная матрица рассчитана на оцинкованные изделия; для бесшовной стали требуется сменная оснастка, а наружный размер и толщина должны соответствовать минимальным требованиям. Диапазон формования составляет 0–90°, максимальная деформация — 90°, причём за одну операцию можно получить угол до 90°. U-образную форму и крупные дуги формируют несколькими операциями, если допускается менее высокое качество формования. При соответствии оснастки размеру заготовки и соблюдении минимального требования изгиб получается плавным, без деформации; при недостаточном значении внутренняя поверхность может вогнуться.

Наименование производителя

Vit-w Dwg-4d CNC Electric Pipe Bending Machine for Automotive Exhaust Systems
